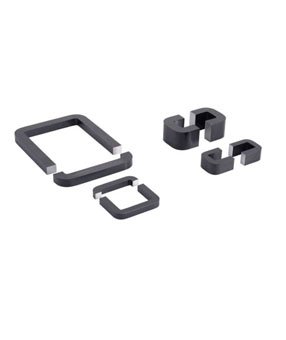

开口式互感器铁芯

产品名称：开口式互感器铁芯

本产品结构新颖，外形美观大方,透明翻盖设计接线方便。外壳材料采用PC/ABS合金，具有耐高温、机械强度高、环保等特点;铁芯采用有取向冷扎硅钢片，具有性能稳定，机械强度高，导磁率极高等特点;骨架线圈中的漆包线采用高强度漆包线，具有绝缘强度高，耐温性强等特点。

口电流互感器的一次绕组串联在被测线路中，I1为线路电流即电流互感器的一次电流，N1为电流互感器的一次匝数，I2电流互感器二次电流(通常为5A、1A)，N2为电流互感器的二次匝数，Z2e为二次回路设备及连接导线阻抗。当一次电流从电流互感器P1端流进，P2端出，在二次Z2e接通的情况下，由电磁感应原理，电流互感器二次绕组有电流I2从S1流过，经Z2e至S2，形成闭合回路。由此可得电流在理想状态下I1×N1=I2×N2，所以有I1/I2=N1/N2=K，K为电流互感器的变比。但是由于开口式电流互感器的铁芯切开后，使铁芯的性能很差，所以必须将的铁芯截面积加大，而且提高安匝数，将I1×N1=I2×N2≥100AN。
